ABM-50 | Automatische Doppelseitige Anfasmaschine

ABM-50 die selbstfahrende Maschine produziert präzise, hochwertigedoppelseitige Fasen ohne thermische Verformung oder Erzeugung einerwärmebeeinflussten Zone im Blechdickenbereich von 8-80 mm. Die ABM-50 verfügt über ein intelligents Fernbedienungspanel mit LCD-Display, das die exakte Fasengeometrie anzeigt und eine präzise Einstellung der Spindeldrehzahl sowie der Vorschubgeschwindigkeit ermöglicht, um diese je nach Materialqualität zu optimieren. Die präzise Fasengeometrie kann dank Echtzeitmessung und Live-Anzeige auf dem Bildschirm justiert werden.

automatischer Vorschub für mehr Ergonomie, Komfort und Produktivität
Fasenbreite bis zu 50 mm bei 45 Grad:
LCD-Display zeigt exakte Fasengeometrie und Schnittparameter in Echtzeit an
Präzise Einstellung der Spindeldrehzahl und des Vorschubs in Abhängigkeit von der Materialqualität, einschließlich Edelstahl, Duplex, Legierungen, Hardox und vielen anderen.
die 180°-Inversion ermöglicht das doppelseitige Fasen -keine Notwendigkeit zum Drehen oder Wenden von schwerem Material und die Materialhandhabungszeit und -kosten reduziert
vielseitig und transportabel auf einem eigenem Wagen
Feedback-gesteuertes Überlastsystem zur Vermeidung von Motorschäden

Schau Video

Broschüre

E-mail Senden

ABM-50 | Automatische Doppelseitige Anfasmaschine

Fasenwinkel

Oben 15 bis 60° Unten 15 bis 60°

Fasenbreite

bis zu 50 mm / 45° bis zu 66 mm /15°

Min Plattendicke
Max Plattendicke

8 mm / 80 mm

Obere
Anfasung

Unterseitige
Anfasung

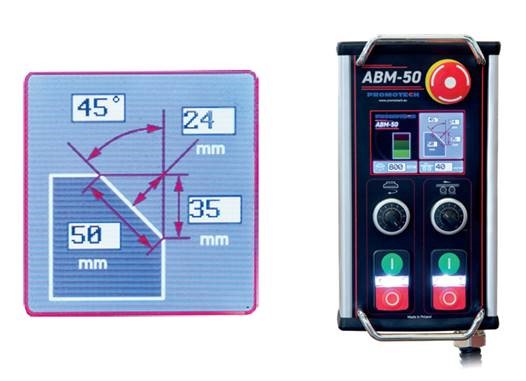

Die ABM-50 verfügt über ein intelligents Fernbedienungspanel mit LCD-Display

Die ABM-50 hat sich als zuverlässiger und effizienter Schweißkantenformer unter den anspruchsvollsten Arbeitsbedingungen, einschließlich hoher Temperaturen und Feuchtigkeit, bewährt.

ABM-50 erledigt automatisiert und selbstfahrend die Fasarbeiten und eliminiert somit die körperliche Arbeit des Bedieners. Die maximale Fasenbreite bei 45° ist bis zu 50 mm.

Die 180°-Umkehrung der ABM-50 ermöglicht ein beidseitiges Fasen, die das Wenden langer und schwerer Platten überflüssig macht.

Präzise Einstellung der Spindeldrehzahl und des Vorschubs zur Optimierung der Schnittbedingungen in Abhängigkeit von der Materialqualität, einschließlich Edelstahl, Duplex, Legierungen, Hardox und vielen anderen.

Die ABM-50 kann bei Bedarf auch ohne Transportwagen eingesetzt werden, z.B. wenn der Boden sehr uneben ist.

Specification

Stromspannung	3~ 400 V + PE, 50/60 Hz 3~ 480 V + PE, 50/60 Hz
Leistung	6.5 kW
Spindeldrehzahl (ohne Last )	300–800 rpm
Vorschubgeschwindigkeit	0–1.2 m/min
Fasenwinkel (ß, Abb. 1)	15–60°
Maximale Fasenbreite (b, Abb. 1)	50 mm
Maximale Schnitttiefe (d, Abb. 1) proDurchgang zulässig	6 mm
Plattendicke	8–80 mm
Erforderliche Umgebungstemperatur	0–40 °C
Gewicht	320 kg
Produktcode:	UKS-0627-10-40-00-0
