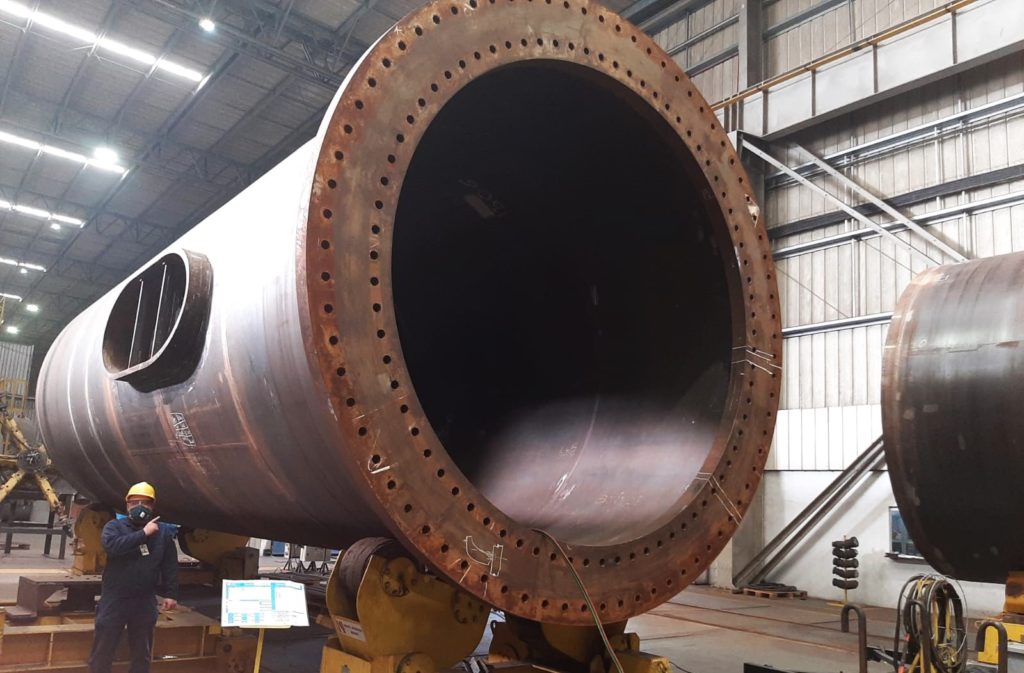

Étant donné que l’augmentation de la hauteur totale de 93 à 143 mètres peut augmenter le rendement jusqu’à 50 % (même dans des endroits peu venteux), il n’est pas surprenant que les tours éoliennes deviennent de plus en plus hautes. Cependant, un effet secondaire est que l’épaisseur de la tôle de la section inférieure de la tour dépasse parfois 65 mm au niveau du cadre de porte. L’ouverture de la porte d’entrée de la tour éolienne doit donc être renforcée par un cadre de porte en acier ovale.
L’installation du cadre de porte de la tour éolienne peut être plus facile et plus efficace avec la machine MCM de PROMOTECH. Cliquez ici pour voir le site du produit >>
Pour respecter les normes de conception, le cadre de porte est fabriqué en acier épais de 400 à 500 mm de profondeur avec des épaisseurs allant de 50 mm à 100 mm. Monter une telle porte d’entrée nécessite généralement au moins 100 heures de soudage manuel.
Si l’on ajoute la découpe manuelle, le chanfreinage et les réparations de soudure, le temps total peut dépasser les 200 heures de travail. En pratique, cela signifie que le soudage manuel et les travaux de réparation coûteux se révèlent être le principal goulot d’étranglement de ce type de projet.
Comment peut-on l’améliorer ? Soit vous restez avec l’ancienne technologie, de moindre qualité et avec des revenus inférieurs, soit vous trouvez la solution pour réduire vos coûts de soudage. La porte d’entrée est une partie essentielle de chaque tour éolienne qui permet un accès sécurisé aux opérateurs ou aux techniciens pour la maintenance, l’intervention d’urgence, la conformité réglementaire et facilite le processus de construction. Mais comment réduire les coûts de découpe, de chanfreinage et de soudage des cadres de porte?
Vous pouvez remplacer le soudage et la découpe manuels par le MCM de PROMOTECH – Machine de découpe, de chanfreinage et de soudage pour regards et profiter de son efficacité et de sa qualité élevées.
Relever le défi du cadre de porte avec le MCM de PROMOTECH

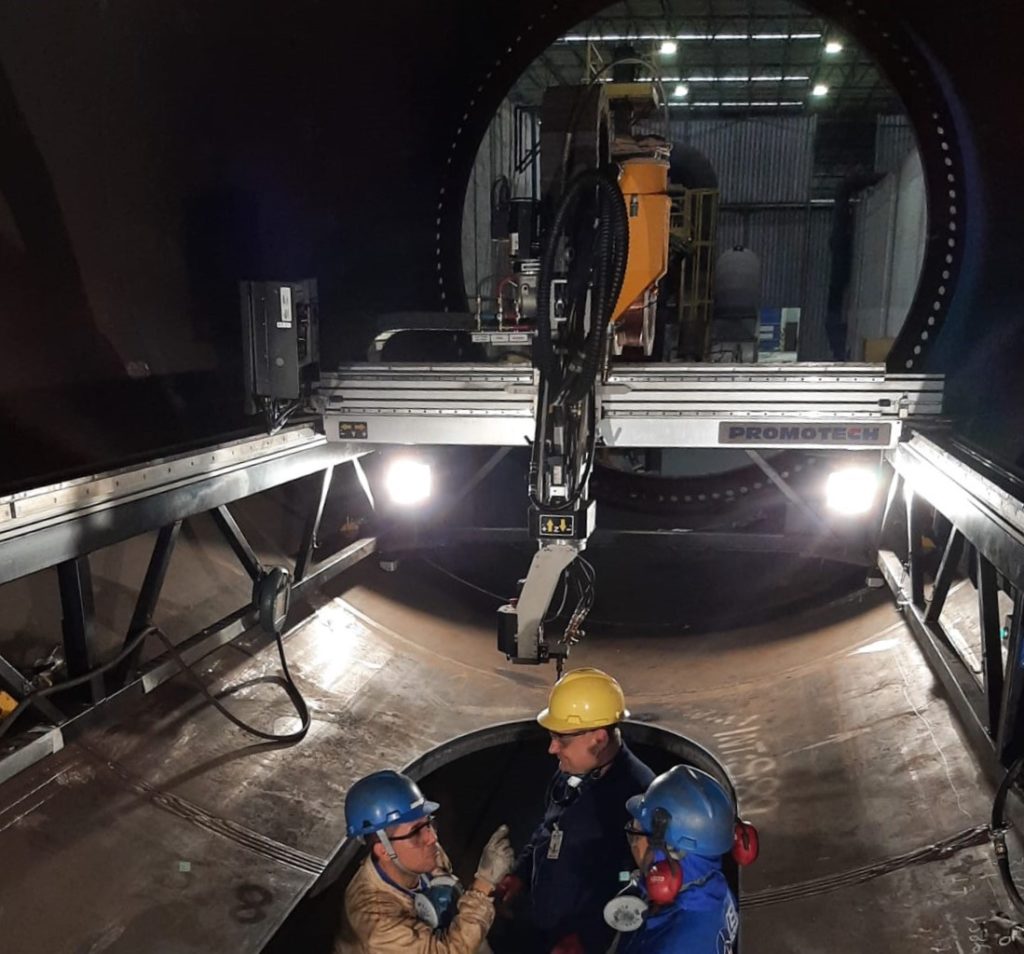

Depuis plus de 10 ans, PROMOTECH fabrique cette machine unique qui parvient à augmenter de manière significative l’efficacité globale de l’installation de cadres de porte dans les tours éoliennes. La MCM est une machine portable CNC à 5 axes pour le balayage, la découpe, le chanfreinage et le soudage qui permet une précision remarquable et une réduction majeure du temps et des matériaux de soudage. Elle offre une nouvelle efficacité qui peut redéfinir vos opérations commerciales dans la fabrication de tours éoliennes.
La MCM peut atteindre jusqu’à 6 mètres de long et 3 mètres de large, et permet d’insérer des cadres de porte de tour éolienne jusqu’à 1400 mm de large et 4500 mm de haut. C’est une solution multitâche – découpe/chanfreinage et soudage, donc tout le travail en passes multiples peut être effectué avec une seule machine, un seul opérateur et en une seule configuration.
Installation facile du cadre de porte d’entrée de tour éolienne avec la MCM de PROMOTECH
Contrairement aux solutions robotiques typiques, le système MCM de PROMOTECH ne nécessite pas:
- Programmation CNC complexe
- Opérateurs hautement qualifiés
- Logiciel CAD/CAM supplémentaire
- Suivi de joint optique coûteux
- Équipement automatique de manipulation de flux coûteux et problématique
La première mondiale de la MCM de PROMOTECH a eu lieu au salon de soudage Essen en 2009 en Allemagne. Désormais, avec de nombreuses applications MCM réussies dans le monde entier, on et offshore, nous avons accumulé une grande expérience et expertise. Le soudage de cadres de porte ne pose aucun problème pour la MCM.
En quoi la MCM de PROMOTECH est-elle meilleure que le soudage manuel?
Pour les entreprises qui continuent à utiliser des procédés manuels traditionnels et chronophages, le principal défi est le facteur de temps et de coût du processus de cadre de porte. La courbure de la forme du cadre de porte n’est jamais identique à 100 %, donc sans MCM, il est difficile d’assurer la précision et la répétabilité requises. Ensuite, n’oubliez pas que le cadre typique a une épaisseur d’au moins 2 pouces et est donc, évidemment, difficile à manipuler.
La découpe manuelle de la forme exacte du cadre de porte en se basant uniquement sur un simple gabarit manque évidemment de précision, une précision que seule l’automatisation peut fournir. Atteindre les niveaux essentiels de précision et de cohérence par le seul soudage manuel s’avère difficile, coûteux en matériaux et prend plus de temps. En outre, cela repose généralement sur un petit groupe de soudeurs très expérimentés qui sont de plus en plus rares chaque année.
Améliorez le processus et maximisez les profits avec le MCM de PROMOTECH : Un retour sur investissement
Le soudage manuel sur site avec des torches à main prend beaucoup de temps et pèse lourdement sur le budget. En fonction des compétences de l’opérateur, de l’épaisseur de la tôle de la section inférieure de la tour et de la taille du cadre de porte, ce processus peut prendre 100 heures ou plus.
La machine MCM de PROMOTECH de pointe est conçue pour améliorer la productivité et maximiser les profits. Ceci est facilité par le processus précis et efficace « 3 en 1 ». La réduction du temps peut être obtenue grâce aux éléments suivants : balayage laser, découpe oxy-flamme de haute qualité, chanfreinage précis du cadre de porte et enfin soudage SAW AC/DC à l’intérieur et à l’extérieur de la section de la tour.
Toutes ces étapes peuvent être réalisées par une seule personne. Le système de contrôle de vitesse qui stabilise la vitesse de déplacement permet une entrée de chaleur constante. Ainsi, les défauts de soudure et les réparations coûteuses sont éliminés.
Le temps total du processus pour une épaisseur de tôle de 60 mm dans la section inférieure pour un seul opérateur est de 40 heures de travail. Pour les tours plus hautes avec des parois plus épaisses, le nombre d’heures de travail augmente proportionnellement.
En utilisant deux machines MCM et une plateforme externe pour la deuxième machine, le fabricant de tours éoliennes peut réaliser jusqu’à 5 sections inférieures avec cadres de porte par semaine avec une épaisseur de tôle de 60 mm.
Il est important de noter que:
- Aucun meulage de la face de soudure n’est nécessaire après le soudage SAW fini
- Peut être réalisé en 5 jours de travail / 3 équipes / 6 opérateurs
- Le taux de défaut de soudure est généralement réduit à moins de 1 %.
À quel point est-il facile de produire la porte d’entrée de la tour avec la MCM?
La MCM de PROMOTECH (Machine de découpe, chanfreinage et soudage pour regards) est une machine CNC portable à 5 axes de découpe/chanfreinage et de soudage qui permet d’effectuer tous les travaux en passes multiples avec une seule machine, en une seule configuration et avec un seul opérateur.

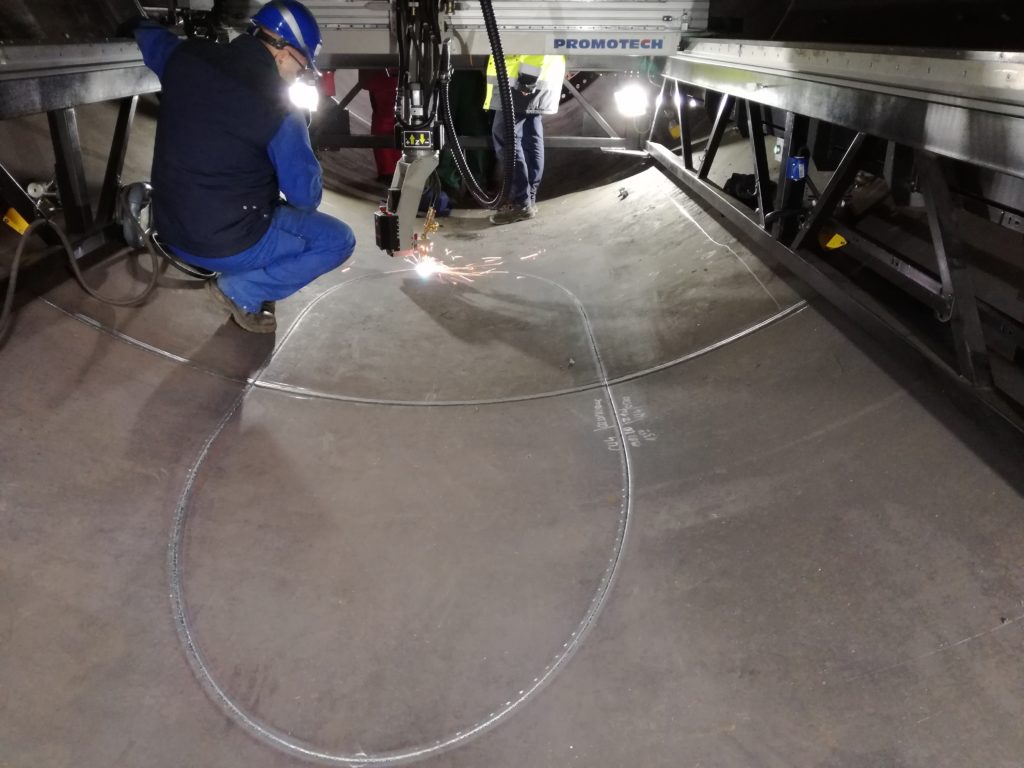

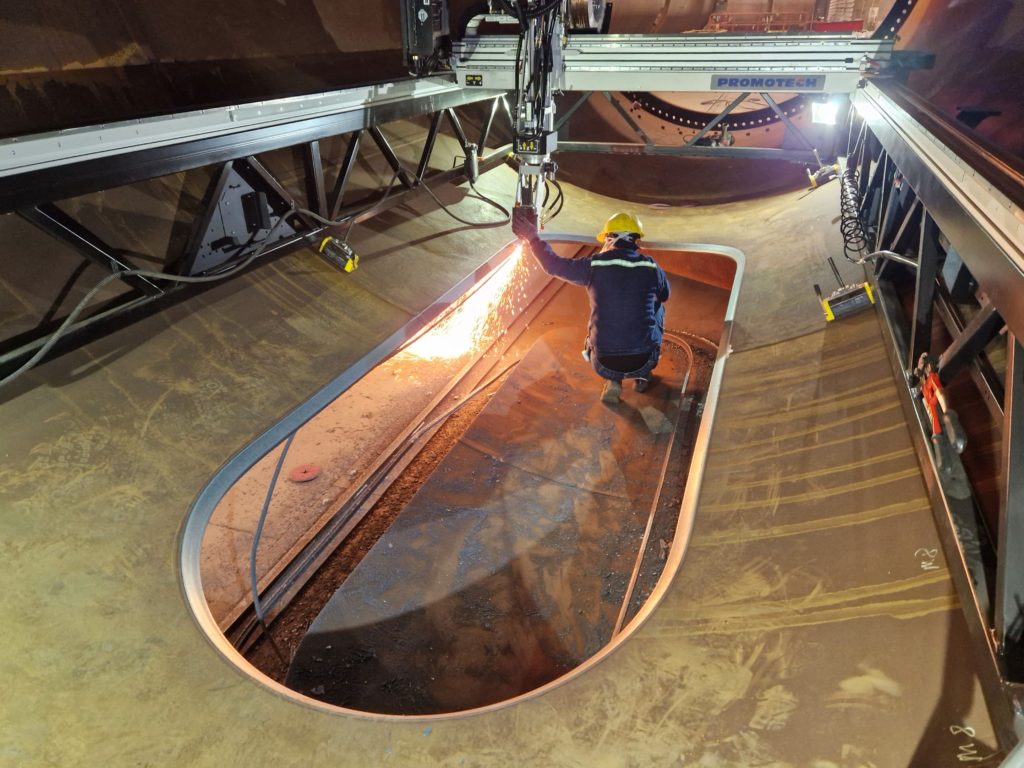

Comme la courbure de la paroi intérieure varie légèrement dans chaque section de la tour, tout le processus commence par le balayage par l’opérateur de la géométrie du cadre de porte de la tour puis de la surface à l’intérieur de la section de la tour. Ensuite, l’opérateur est prêt à effectuer la découpe et le chanfreinage.
Ensuite, en utilisant un équipement tel qu’un chariot élévateur, le cadre de porte peut être placé dans la section inférieure. Au même moment, l’opérateur du MCM doit changer la torche de découpe en torche de soudage SAW. Un soudage ACDC en passes multiples autour du cadre peut alors être effectué.

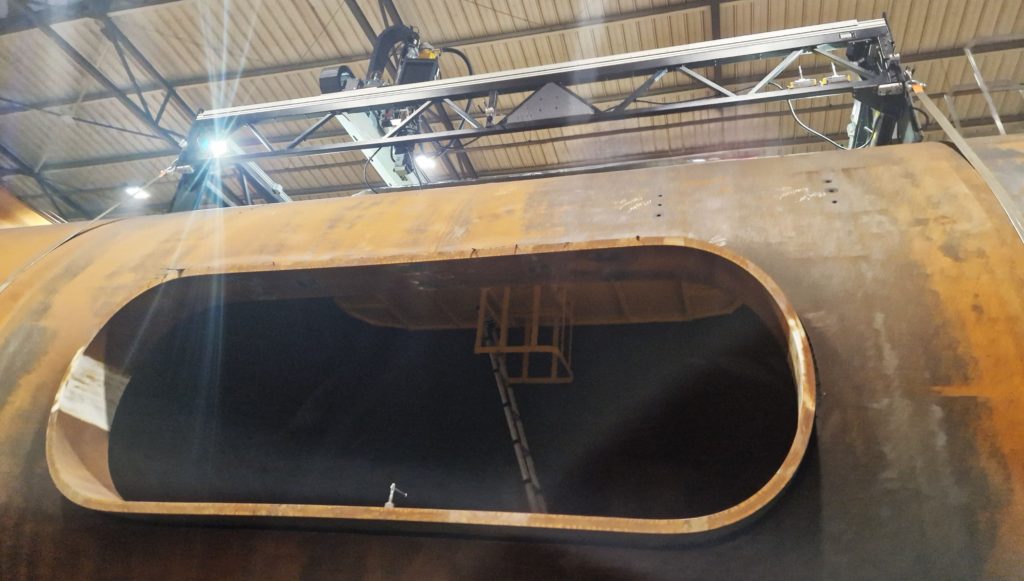

Après avoir terminé le soudage intérieur, la section est tournée sur les rouleaux de rotation de 180 degrés. Ensuite, la MCM peut être placé sur le dessus et sécurisé avec une plateforme externe. De cette manière, toute la tâche de soudage externe peut être complétée de manière efficace, rapide et sûre.
Flux de travail ininterrompu : services d’installation, de formation et de support du MCM de PROMOTECH
Le support client dédié de PROMOTECH assure une transition facile vers des méthodes MCM plus efficaces. Suite à l’installation par des experts et des services de formation complets sur le site de l’utilisateur final, il est possible d’intégrer en toute confiance la solution MCM dans la plupart des processus existants d’installation de cadres de porte de tour éolienne.
La MCM permet aux fabricants de bénéficier d’une amélioration massive : flux de travail ininterrompu, haute qualité, efficacité 24/7 et résultats de haute qualité.

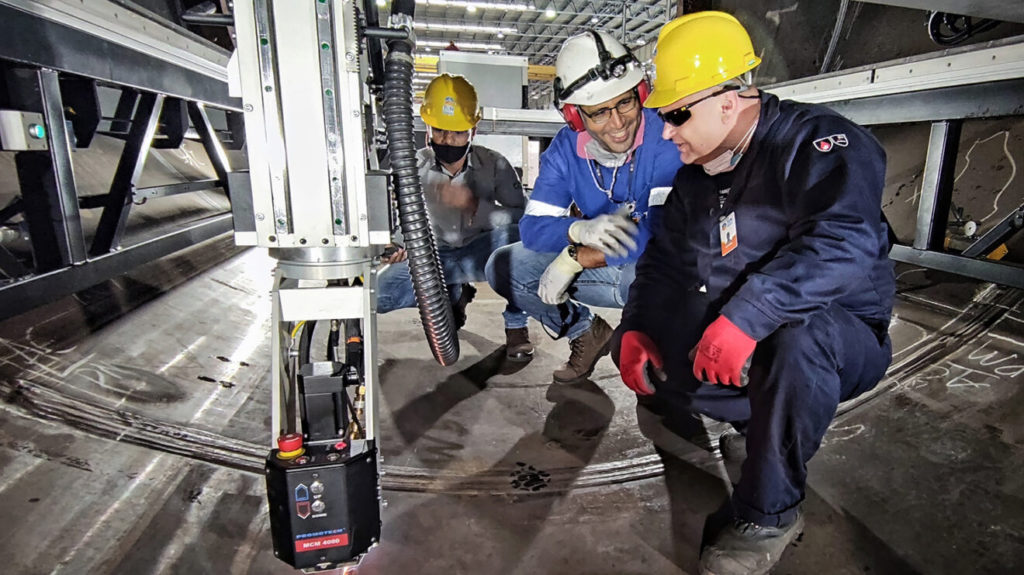

Nos techniciens expérimentés se rendront sur le site de l’utilisateur final pour installer la MCM de PROMOTECH, effectuer la formation, partager leur savoir-faire et montrer en pratique comment réaliser le balayage, la découpe et le soudage avec la machine MCM.
La MCM de PROMOTECH est accompagné d’une garantie mondiale et d’un service après-vente. Pour renforcer le support client complet, toutes les machines MCM sont équipées d’un routeur réseau intégré. Cette fonctionnalité permet, avec le consentement clair des propriétaires, un accès à distance de PROMOTECH à l’interface MCM, permettant à ses ingénieurs d’effectuer des diagnostics, de résoudre des problèmes et de télécharger des mises à jour logicielles sur demande.
Ainsi, toute préoccupation est traitée rapidement, minimisant les temps d’arrêt et maximisant la productivité.
On-shore, off-shore et plus encore
Au fil des ans, la demande de machines MCM pour les applications onshore et offshore n’a cessé de croître. Et ce n’est pas surprenant. En remplaçant la découpe, le meulage et le soudage manuels par la machine MCM de PROMOTECH, on peut éliminer l’un des plus grands goulots d’étranglement dans la fabrication des tours éoliennes – l’ajustement du cadre de porte dans la section inférieure de la tour. La précision, la répétabilité et la fiabilité du MCM peuvent conduire directement à une réduction des coûts de fabrication.
De plus, la MCM de PROMOTECH a trouvé des applications dans d’autres projets impliquant la découpe et le chanfreinage de tôles épaisses de 100 mm.
Les machines MCM ont été utilisées avec succès dans la fabrication de réservoirs de pression cylindriques ou sphériques. Aussi dans la préparation de différents types d’ouvertures pour câbles, eau, sonars, installations ICCP ou navires jack-up utilisés pour l’érection de tours éoliennes offshore. Au fil des ans, la machine MCM de PROMOTECH s’est imposée sur tous les continents comme une solution fiable, précise et efficace.
Le monde dynamique d’aujourd’hui apporte de nouveaux défis et la nécessité d’un développement constant des technologies industrielles. Le MCM de PROMOTECH continuera d’évoluer pour relever ces défis et soutenir des solutions innovantes dans divers secteurs.
