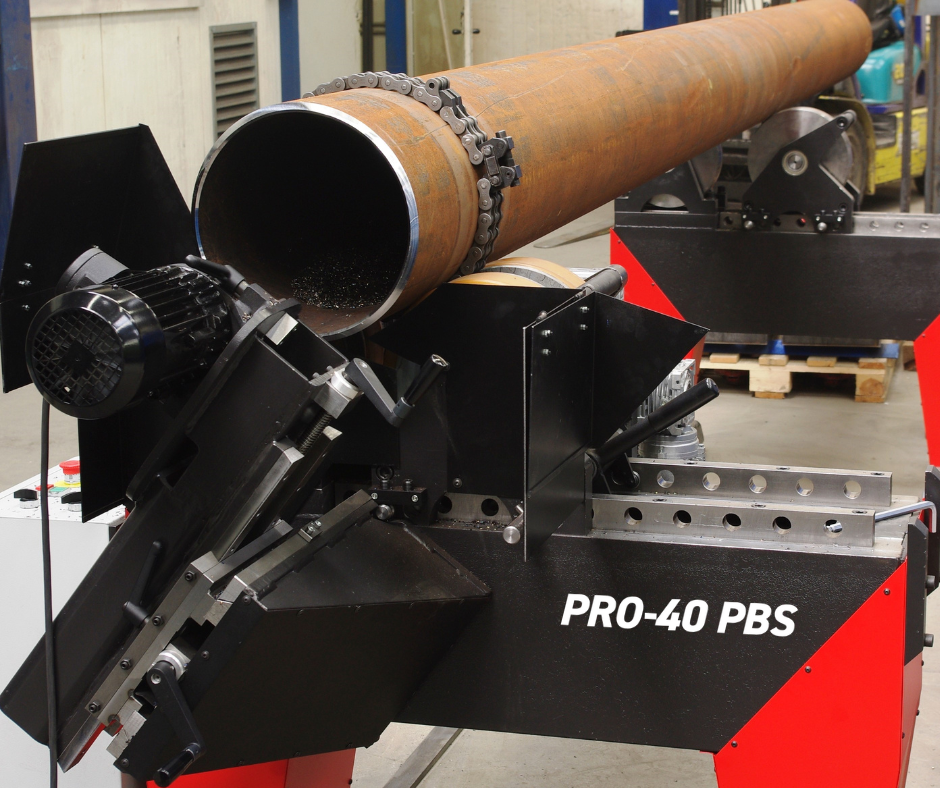

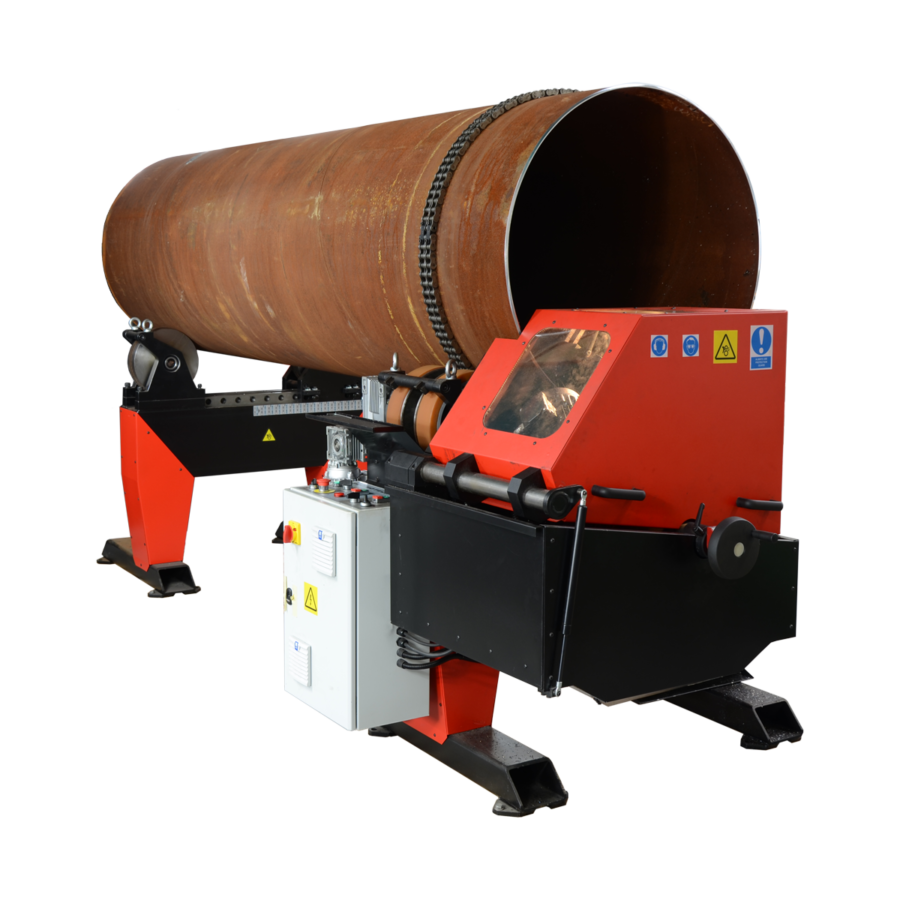

PRO-40 PBS | Chanfreineuse De Tubes

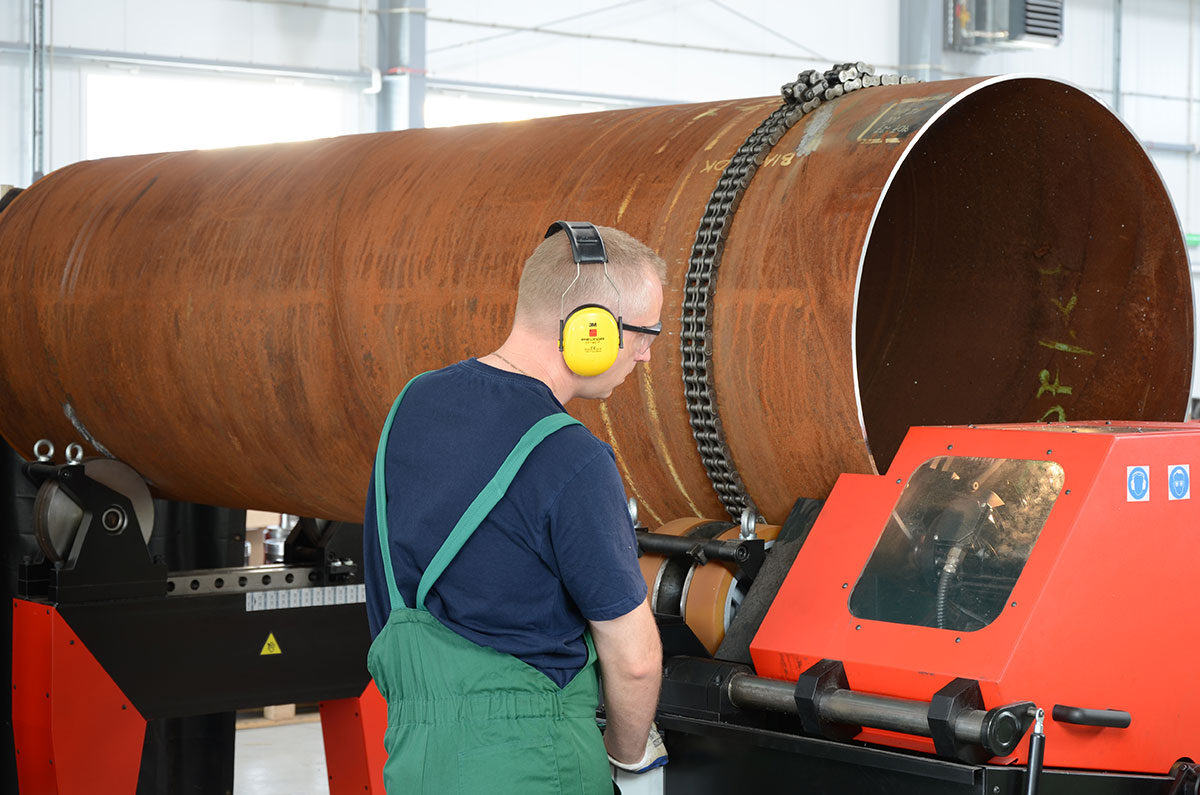

La PRO-40 PBS est conçue pour chanfreiner les tubes, pipes et réservoirs de diamètre 200 à 1000mm (8-40”). La tête de coupe haute vitesse à plaquettes remplaçables permet l’usinage rapide et efficace de chanfreins de largeur jusqu’à 45mm (1-3/4”) et angles entre 0° et 60°. Le chanfreinage interne et chanfreinage en « J » sont disponibles en option. La PRO-40 PBS utilise une tête de coupe industrielle ce qui permet le chanfreinage précis en un temps record comparé aux méthodes d’usinage à un seul outil de coupe. Cette particularité permet de gagner en efficacité.

PRO-40 PBS | Chanfreineuse De Tubes

Angle chanfrein

de -60° à 60°

Epaisseur

mini 5 mm

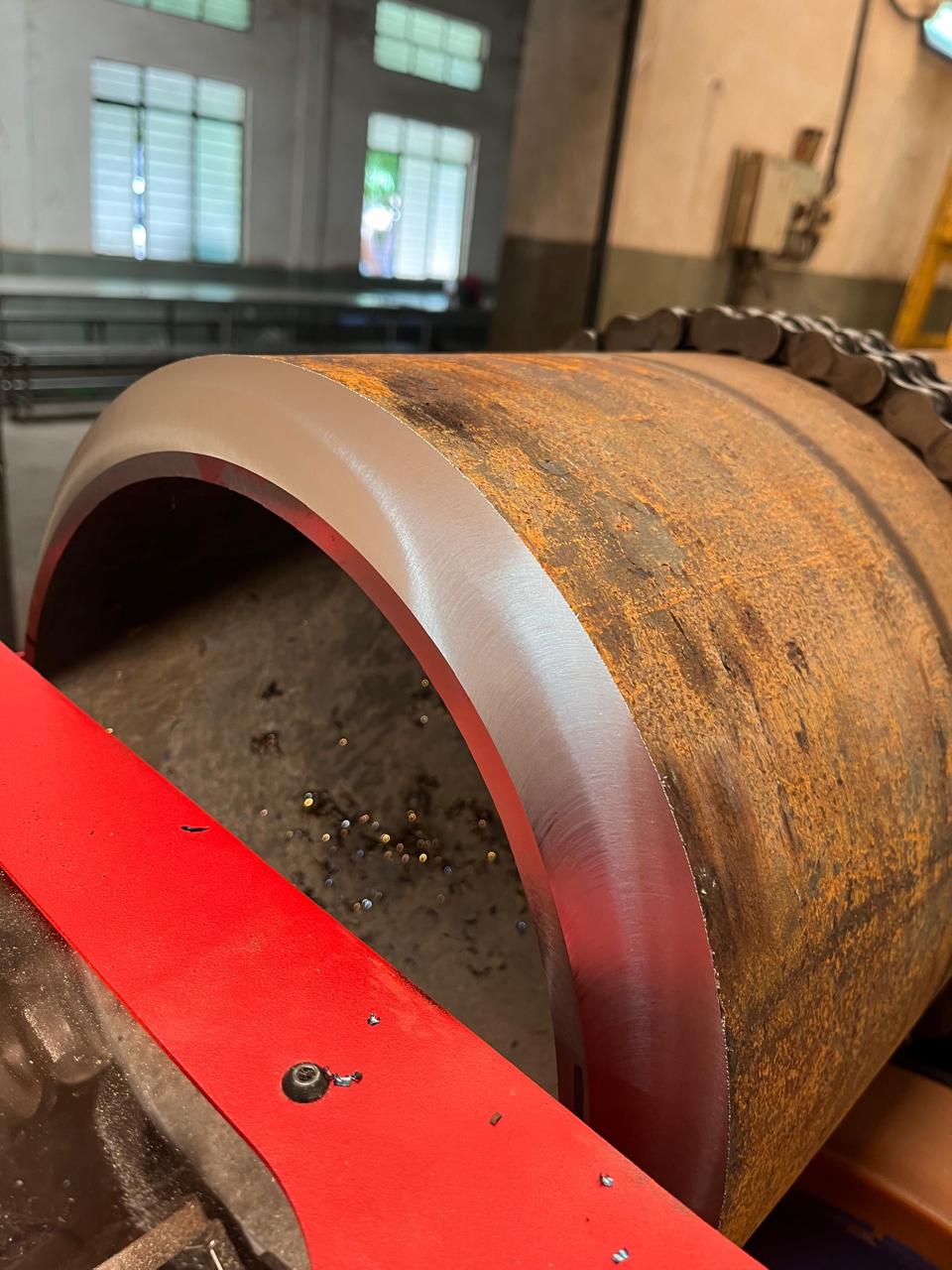

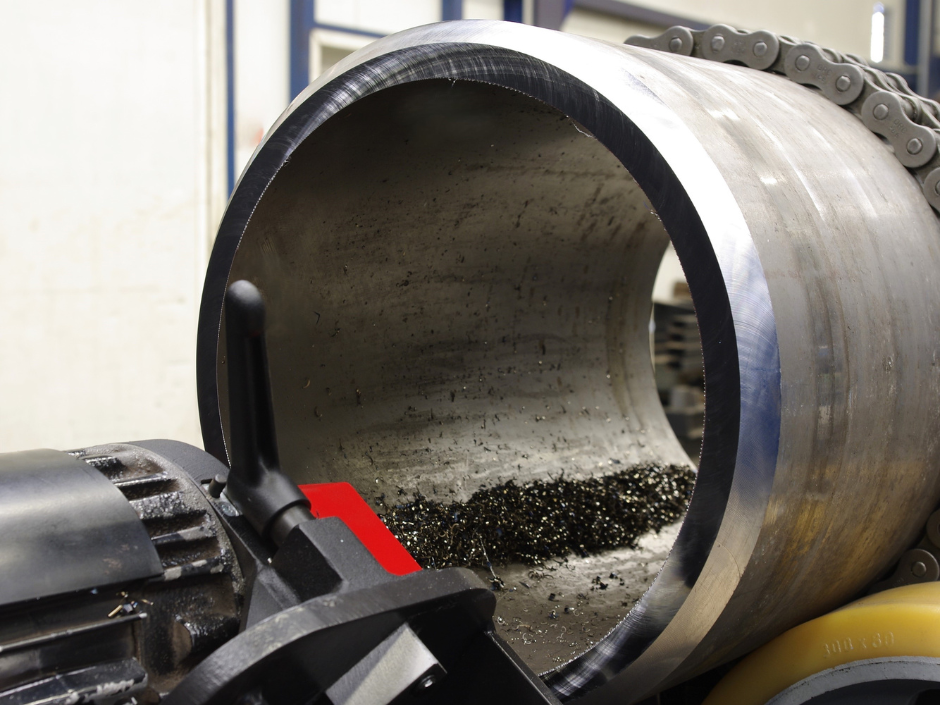

Chanfreinage tube externe

200-1000 mm

Dressage des bords

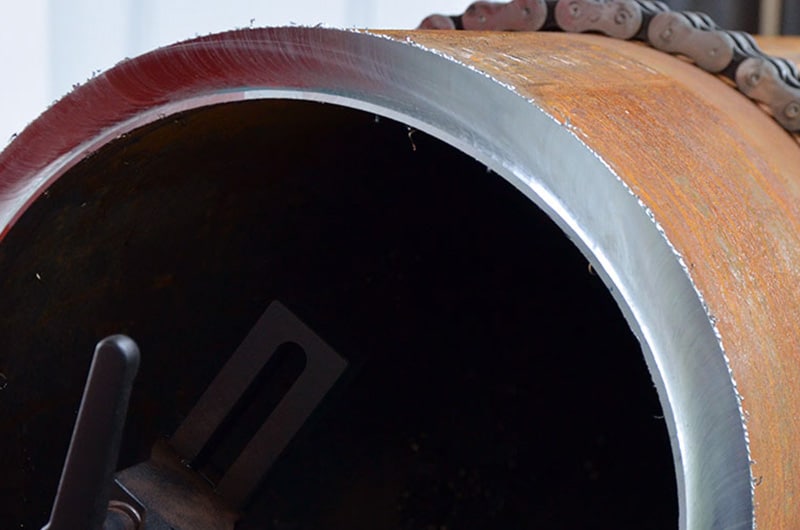

Chanfreinage en “J”

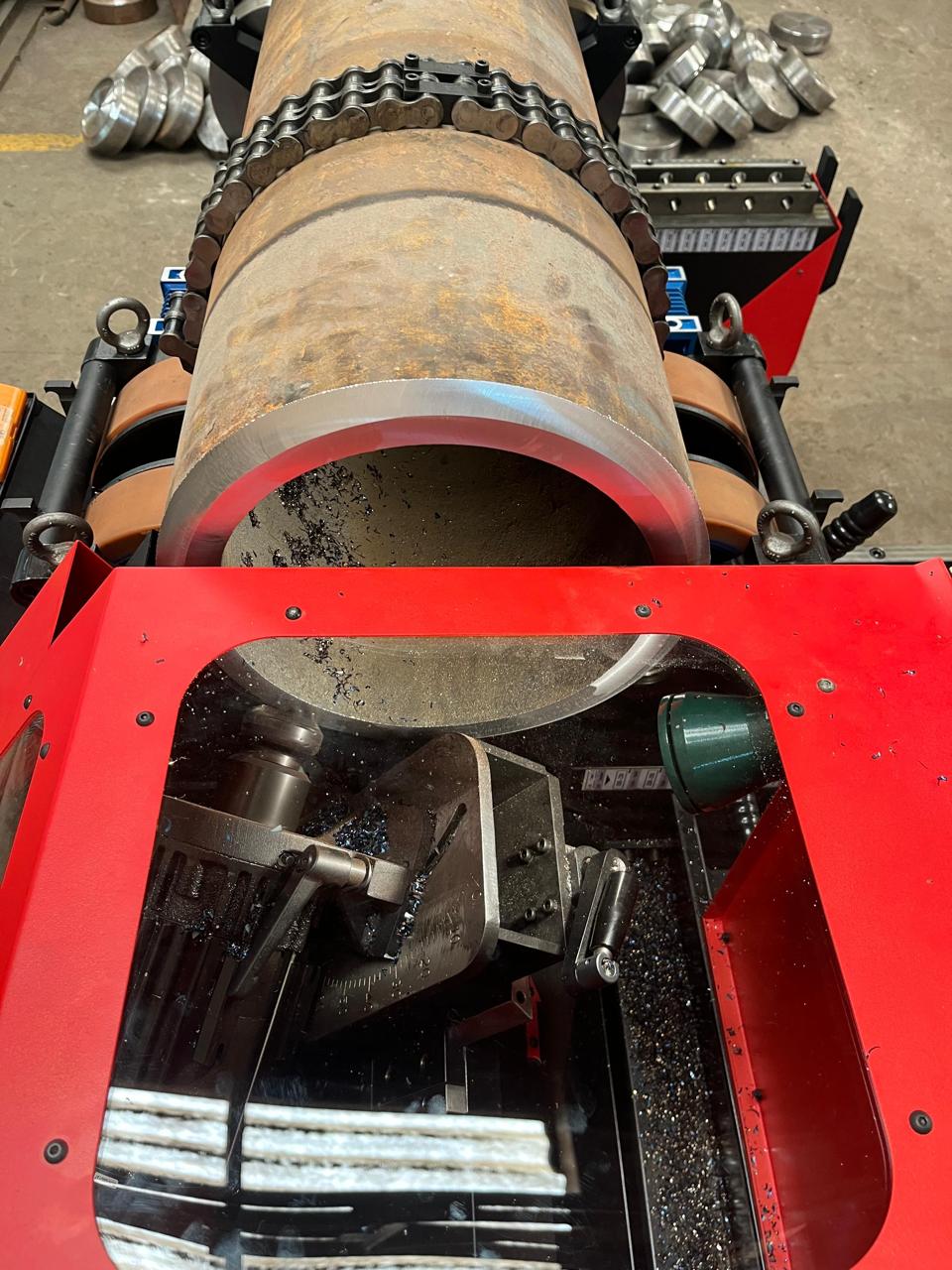

Capot de protection et éclairage interne

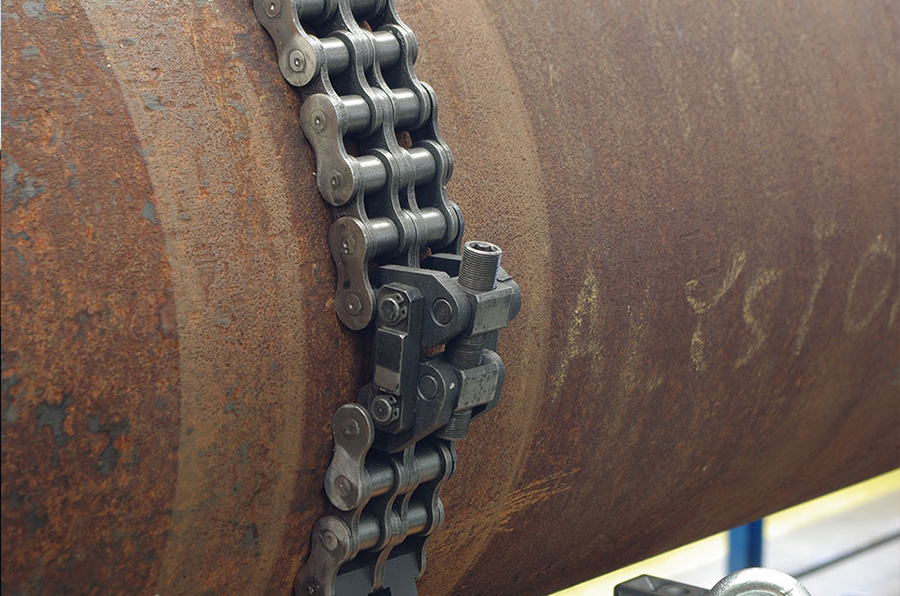

Chaine ajustable (ø200–1000mm) assure la rotation axiale positive

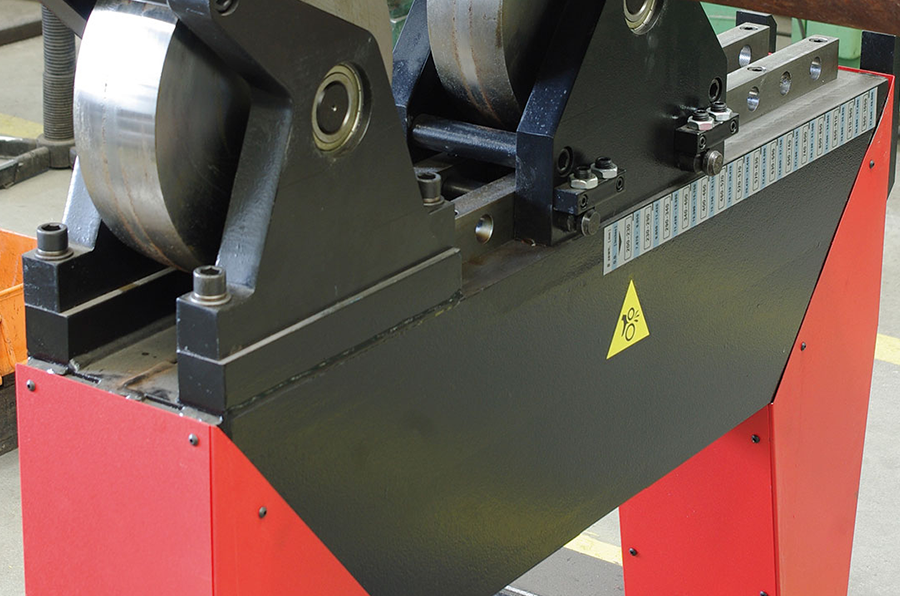

Chandelle ajustable résistante pour tubes ø200–1000mm

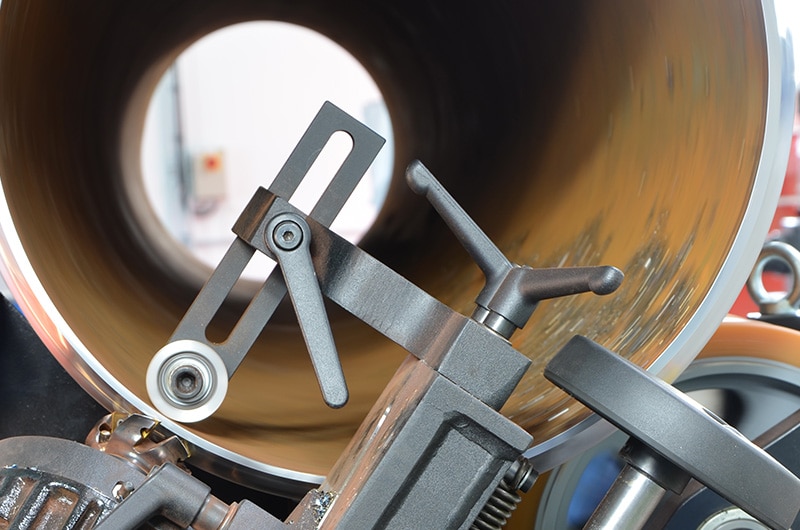

Dispositif de suivi de tubes ovalisés. Disponible sur machine neuve ou retrofit

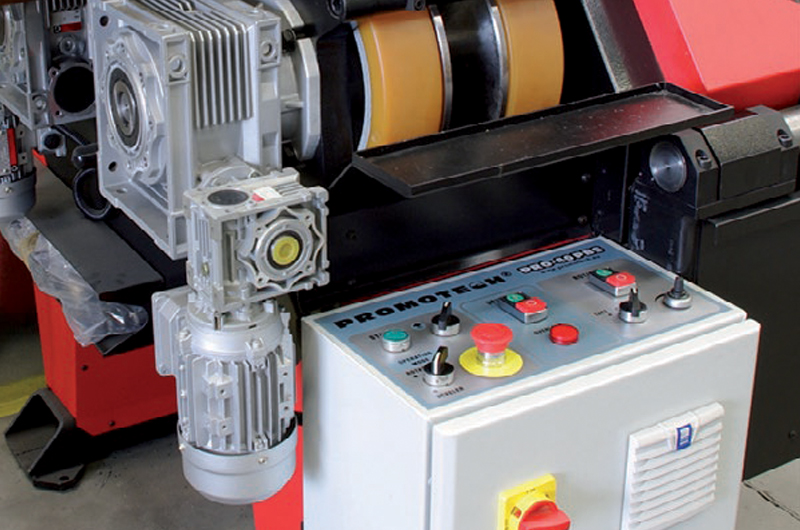

Panneau de commande intuitif

Chanfreinage en “J”

Specification

AlimentationMonophasé : 208 – 230 V, 50/60 Hz
Triphasé : 208 – 230 V, 50/60 Hz
Gamme de diamètres extérieurs200 – 1000mm (8”-40”) longueur de tube plus de 830mm;
200 – 600 mm (8”-23-5/8”) longueur de tubes entre 400 et 830mm
Poids maximal du tube10 000 kg (22 000 lbs)*, avec les roues moteur en acier (option)
Epaisseur minimum du tube5 mm (3/16’’)
Fixation du tubemécanique avec chaine
Vitesse100-1100 mm/min
Angle de coupe0-60° réglable en continu
Largeur de coupe maxi à l’extérieur45 mm (1-3/4”)
Largeur de coupe maxi à l’intérieur5mm (1/4”) standard,
jusqu’à 20mm (“13/16) en option
Chanfrein de type “J”OUI - en option
Rayon chanfrein de type “J”0.24 in./6mm ou 0.31 in./8 mm
RéférenceUKS-0436-10-20-00-1

* 6000 kg (13 200 lbs) avec les roues moteur avec bande en polyuréthane (standard)

3825PRO-40 PBS | Chanfreineuse De Tubes

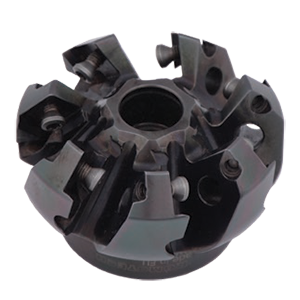

GLW-000013 Standard Milling head (7 inserts required)

Bevelling Accessories

3830PRO-40 PBS | Chanfreineuse De Tubes

PLY-000282 Cutting insert for beveling 1pc (sold 10pcs/box)

Bevelling Accessories

3831PRO-40 PBS | Chanfreineuse De Tubes

PLY-000591Cutting insert HD for beveling 1pc (sold 10pcs/box)

Bevelling Accessories

3832PRO-40 PBS | Chanfreineuse De Tubes

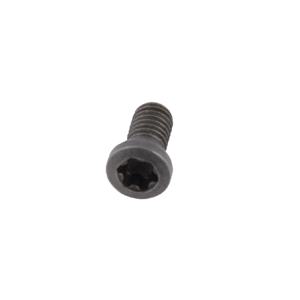

SRB-000311Insert fixing screw for PLY-000282/PLY-000591

Bevelling Accessories
