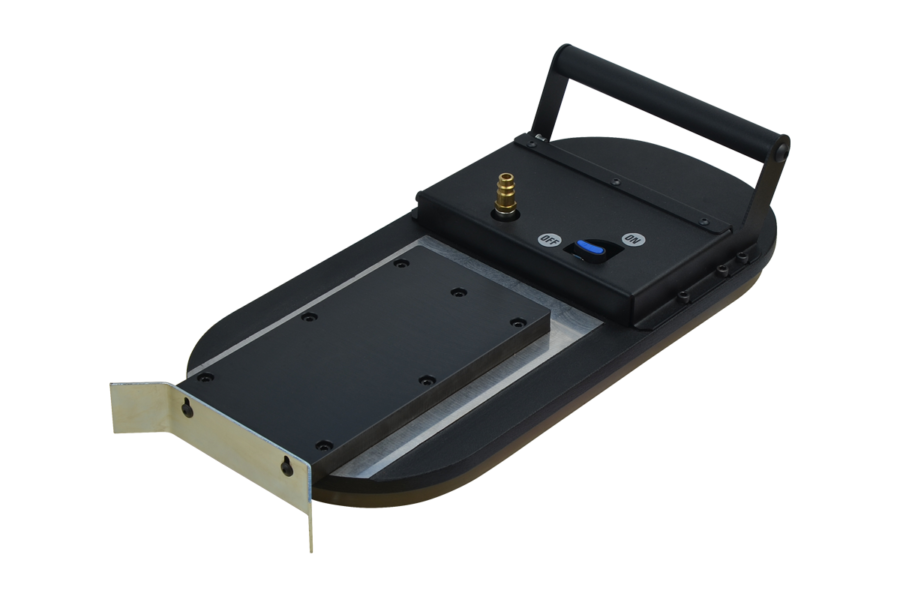

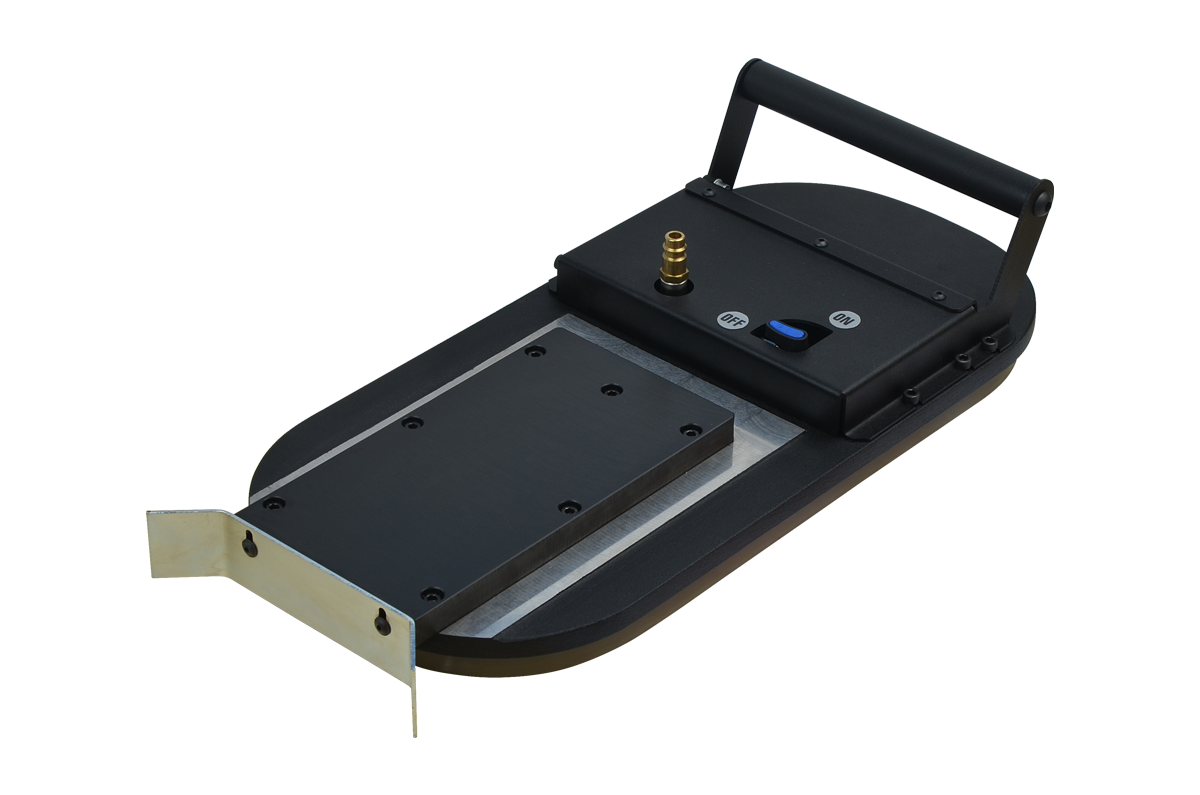

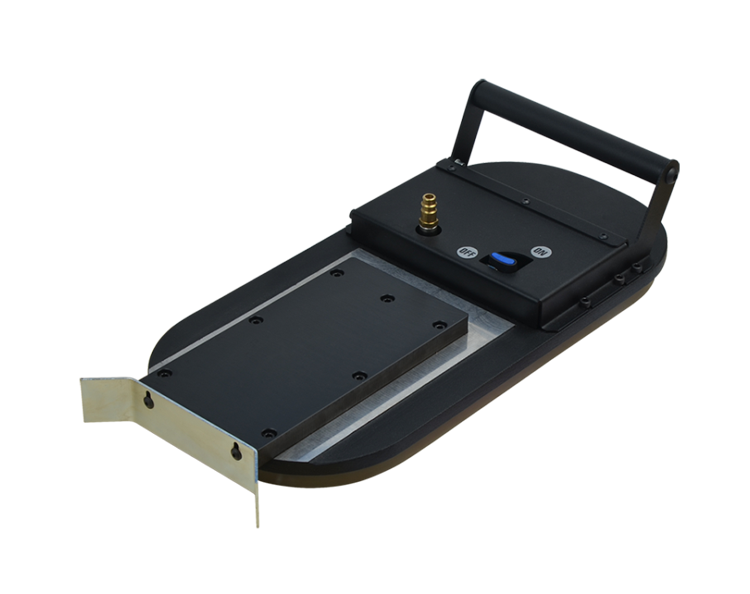

Pad Per Sottovuoto DedicatoAi Perforatori

Il PAD è uno speciale dispositivo di fissaggio dedicato ai perforatoti magnetici. Consente ai perforatori di operare efficacemente su materiali non ferrosi, dove è impossibile l’adesione della base magnetica direttamente sul pezzo.
La ventosa offre la possibilità di forare su superfici e materiali non magnetici, di spessore sottile oppure su superfici che presentano irregolarità. E’ indicato all’utilizzo su acciaio inossidabile, alluminio, acciaio al carbonio di spessore sottile.

Caratteristiche e benefici:

  • consente la foratura di materiali piani non ferrosi
  • per l’utilizzo con i perforatori: PRO-16, PRO-36, PRO-40, PRO-50, PRO-50TCT, PRO-51, PRO-52T, PRO-55 e PRO-55TCT
  • include un tubo di collegamento lungo 2 metri per la pompa
  • 2 possibili configurazioni:
    • unità sottovuoto (standard)
    • alimentazione aria compressa (opzione)


Guarda Video Play Scarica il PDF Download Invia E-mail Email
Pad Per Sottovuoto DedicatoAi Perforatori

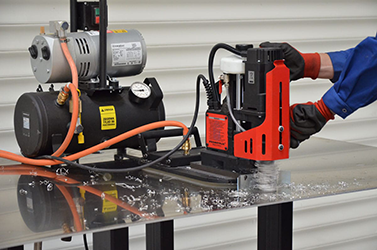

Configurazione standard - unità sottovuoto

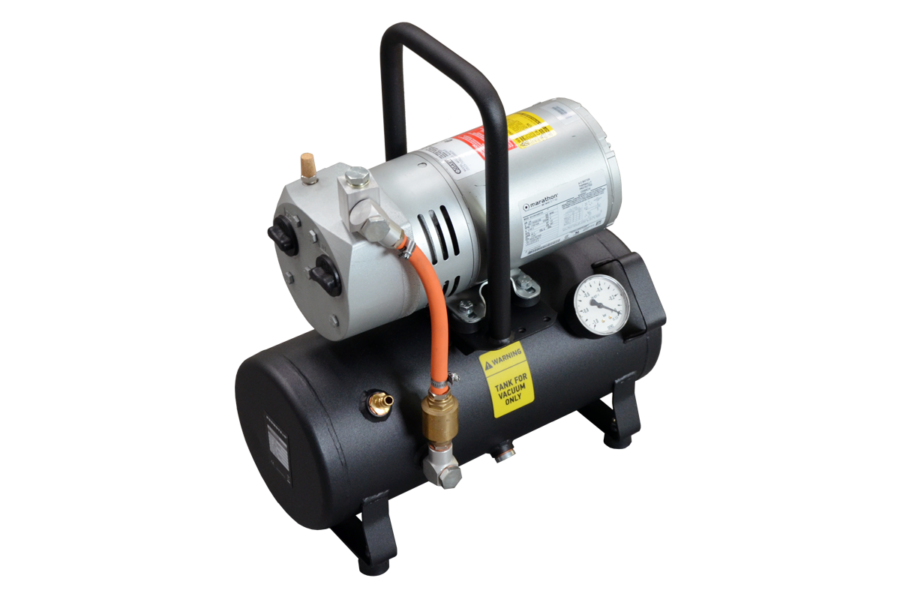

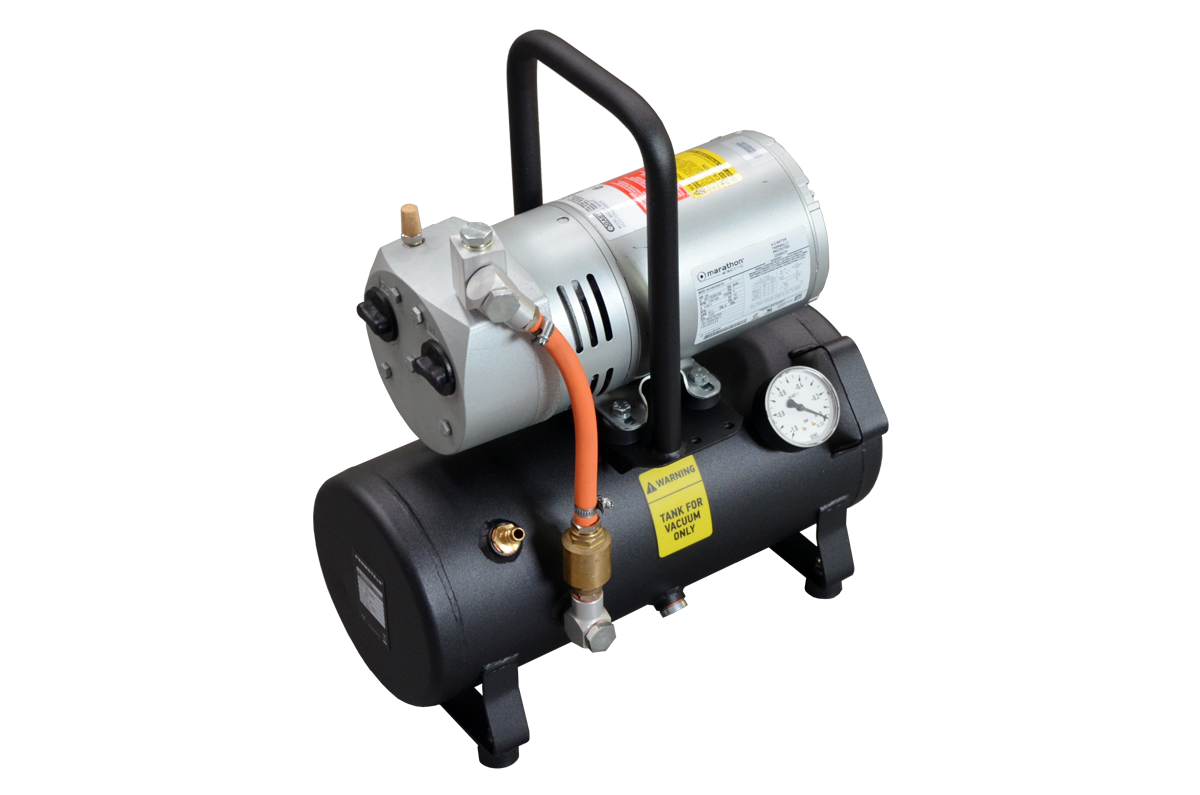

Pompa portatile sottovuoto con riserva di sicurezza soluzione ideale per lavorare assieme al PAD

Pad Per Sottovuoto DedicatoAi Perforatori
Codice prodotto: PDS-0587-10-00-00-0

  • AGR-0541-10-20-00-0 for 230 V
  • AGR-0541-10-10-00-0 for 115 V con spina UK

Configurazione opzionale - alimentazione aria compressa

L’eiettore opzionale genera un vuoto grazie all’elevata velocità di flusso dell’aria secondo il principio di Bernoulli. Il PAD dotato di espulsore ad aria compressa può essere una soluzione efficace in numerosi impianti industriali ed officine, dove il sistema di tubi ad aria compressa è ampiamente utilizzato.

Pad Per Sottovuoto DedicatoAi Perforatori
Codice prodotto: PDS-0587-10-00-00-0

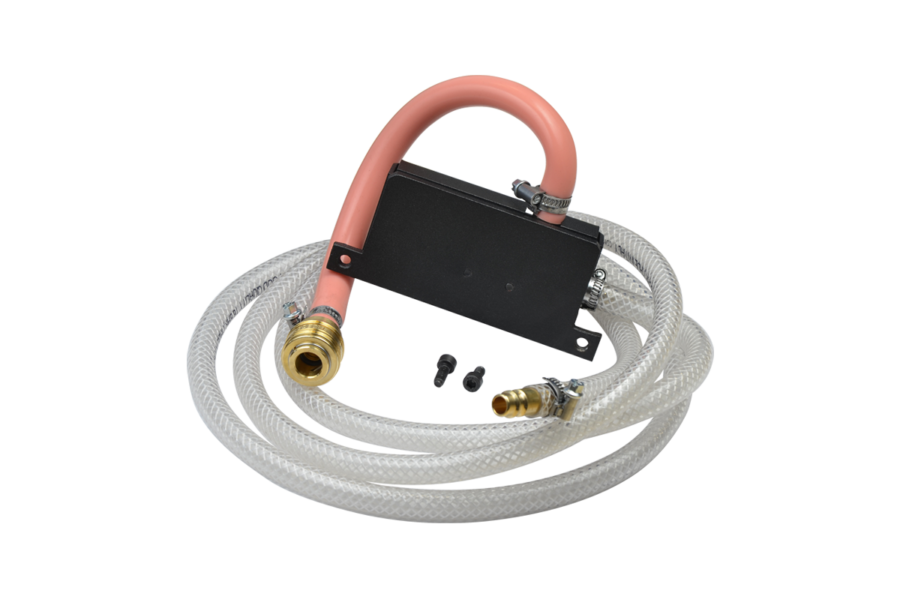

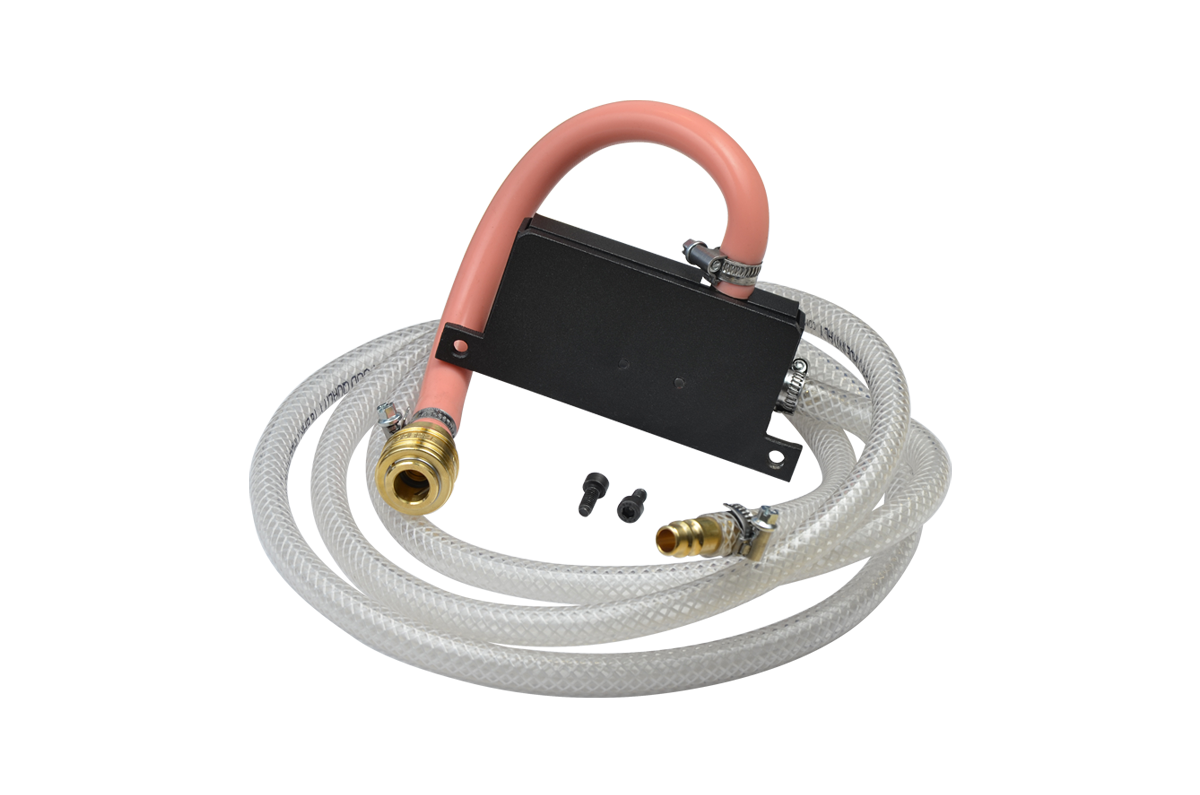

Eiettore per sottovuoto
ZSP-0587-11-00-00-0

Specifiche

Specifiche Tecniche Del Pad Per Foratrici Magnetiche – Unita’ Per Sottovuoto

Indicatore pressione *-0.8 bar (-11.5 psig)
connessioneAttacco rapido DN 7.2
Capacità4 m3/h (141 ft3/h)
Forza di tenuta
(alla pressione di -0,8 bar / -11,5 psig)		4800 N (0 m sopra il livello del mare)
3800 N (1500 m sopra il livello del mare)
Spessore minimo del pezzo5 mm
Diminuizione della profondità di foratura40 mm (1-9/16")
Dimensioni488 mm x 214 mm x 107 mm
19-3/16" x 8-7/16" x 4-3/16"
Lunghezza tubo alimentazione2 m (6.5 ft)
Temperatura ambiente richiesta1-40°C (34-104°F)
Peso7.5 kg (16.5lbs)
Codice prodottoPDS-0587-10-00-00-0

Specifiche Tecniche Del Pad Per Foratrici Magnetiche – Alimentazione Aria Compressa

Alimentazione6 bar (87 psi)
ConnessioneAttacco rapido DN 7.2
Consumo aria4 m³/h (141 ft³/h)
Lunghezza tubo alimentazione2 m (6.5 ft)
Forza di tenuta
a pressione manometrica di –0.8 bar / –11.5 psig)		4800 N (0 m sopra il livello del mare)
3800 N (1500 m sopra il livello del mare)
Temperatura ambiente richiesta1-40°C (34-104°F)
Peso0.7 kg (1.5 lbs)
Diametro dell’estensione del tubo (se necessaria8 mm
Lunghezza massima totale del tubo (incluso l’estensione del tubo10 m

Configurazione dell’attrezzatura

L’utilizzo della ventosa riduce la profondità di taglio regolare di 40 mm. La profondità di taglio massima dipende dalla configurazione in uso.

PROFONDITA’ MASSIMA
DEL TAGLIO [mm] 		tipolunghezza
[mm]		Pad
sottovuoto 		taglio con fresa
50 mm estensione + espulsore
N/AHSS25●
25HSS25●●
10HSS50●
50HSS50●●
35HSS75●
50HSS100●
N/ATCT35●
35TCT35●●
10TCT50●
50TCT50●●
35TCT75●
50TCT100●

Codice prodottoEspulsore
lunghezza [mm]		Tipo di fresa a coronaLunghezza
fresa [mm]		Diamtero foro
[mm
PLT-000020127HSS - Φ 6,34 mm espulsore2512–50
PLT-000023153HSS - Φ 6,34 mm espulsore5012–50
PLT-000021140TCT - Φ 6,34 mm espulsore3512–17
PLT-000022145TCT - Φ 7,98 mm espulsore3518–50
PLT-000023153TCT - Φ 6,34 mm espulsore5012–17
PLT-000025160TCT - Φ 7,98 mm espulsore5018–50
