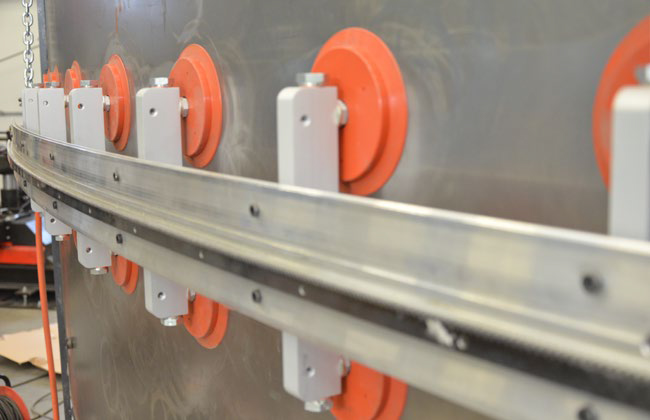

Rotaia Semi-flessibile

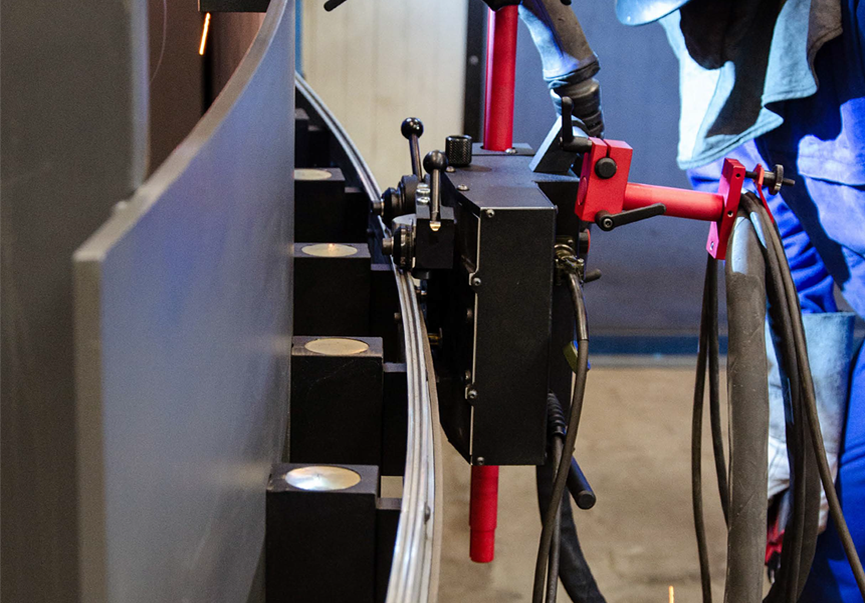

  • Per applicazioni circonferenziali, irregolari e in linea retta
  • Raggio minimo di 5,0 m o 10,0 m di diametro senza deformazione permanente
  • Lunghezza di una rotaia singola 2 m
  • Possibilità di unirsi per una lunghezza di corsa illimitata

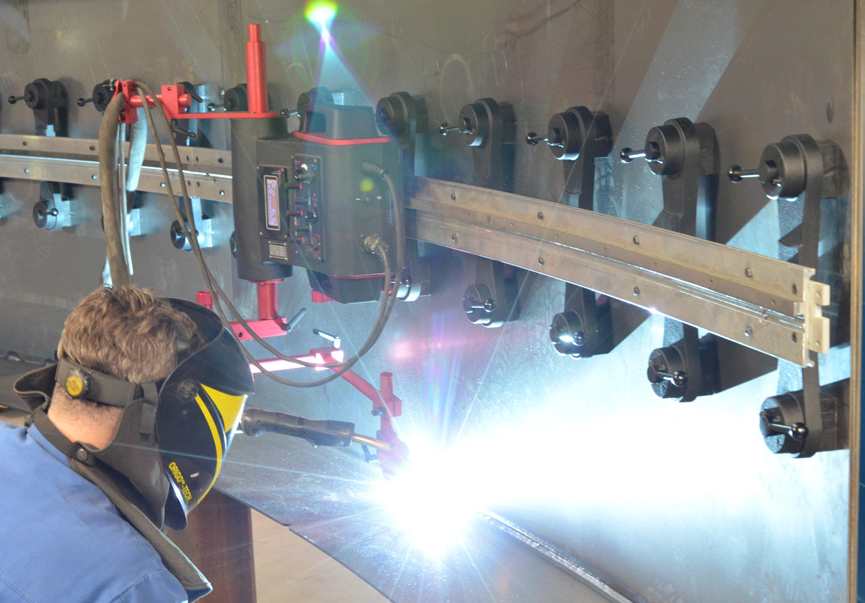

  • Può essere fissata sia su materiali ferrosi che non ferrosi per mezzo di unità magnetiche oppure con sistema sottovuoto per consentire lo spostamento in qualsiasi piano o posizione
Scarica il PDF Download Invia E-mail Email

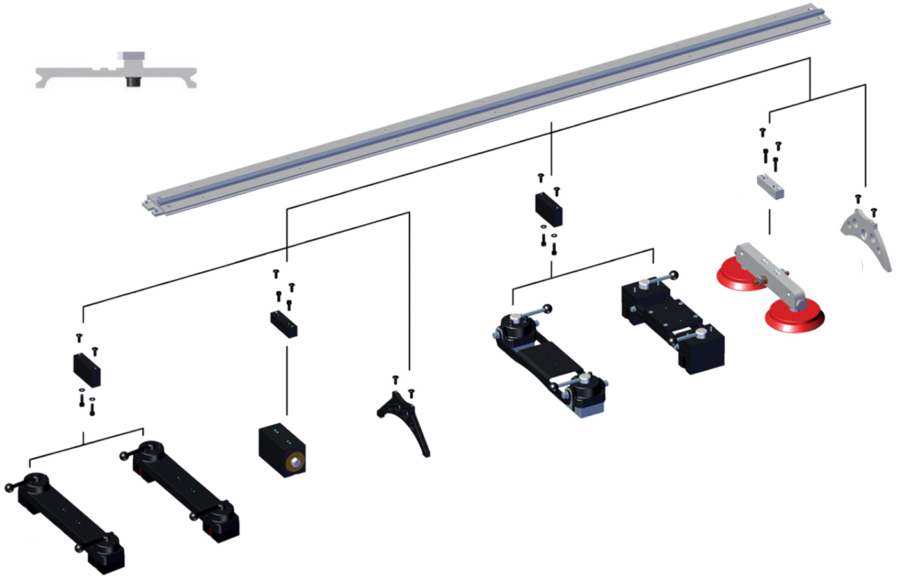

Rotaia Semi-flessibile
PRW-0482-15-05-00-0 Lunghezza della rotaia semi-flessibile 2 m (6.5 ft). Raggio di curvatura minimo di 5 m (16 ft) richiesto
DYS-0482-19-00-00-0 Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex
ZSP-0475-92-00-00-0 Unità magnetica
ZSP-0475-93-00-00-0 Unità magnetica resistente al calore
DYS-0582-10-00-00-0 Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia Hi Flex
PDS-0582-10-00-02-0 Unità magnetica stretta
WSP-0523-12-01-00-1 Supporto in acciaio per rotaia semi-flessibile
ZSP-0475-85-00-00-0 Unità con magneti pivotanti
ZSP-0523-19-00-00-0 Unità con magneti a distanza variabile
DYS-0541-11-01-00-0 Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia Hi Flex

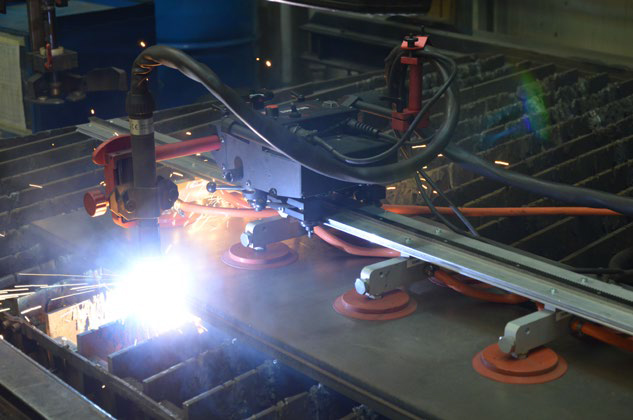

MST-0541-10-02-00-0 Sistema modulare a ventose
WSP-0541-11-02-00-0 Supporto per rotaia in alluminio per rotaia semi-flessibile
DYS-0482-19-00-00-0 Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex

Specifiche

Codice prodottoDescrizione
PRW-0482-15-05-00-0Lunghezza della rotaia semi-flessibile 2 m (6.5 ft). Raggio di curvatura minimo di 5 m (16 ft) richiesto
DYS-0482-19-00-00-0Staffa per unità magnetica per rotaia semi-flessibile e rotaia Hi Flex
ZSP-0475-92-00-00-0Unità magnetica
ZSP-0475-93-00-00-0Unità magnetica resistente al calore
DYS-0582-10-00-00-0Staffa per unità magnetica stretta per rotaia semi-flessibile e rotaia Hi Flex
PDS-0582-10-00-02-0Unità magnetica stretta
WSP-0523-12-01-00-1Supporto in acciaio per rotaia semi-flessibile
ZSP-0475-85-00-00-0Unità con magneti pivotanti
ZSP-0523-19-00-00-0Unità con magneti a distanza variabile
DYS-0541-11-01-00-0Staffa per unità modulare a ventose per rotaia semi-flessibile e rotaia Hi Flex
MST-0541-10-02-00-0Sistema modulare a ventose
WSP-0541-11-02-00-0Supporto per rotaia in alluminio per rotaia semi-flessibile

Qty. of units per track

Posizioni di
saldatura		Q.tà di unità
per rotaia
PA/ 1Gmin. 4 pezzi
PB/2Fmin. 4 pezzi
PC/2G5 - 7 pcs
PD/4F5 - 7 pcs
PE/4G5 - 7 pcs
PF/3F5 - 7 pcs
PF/3G5 - 7 pcs
