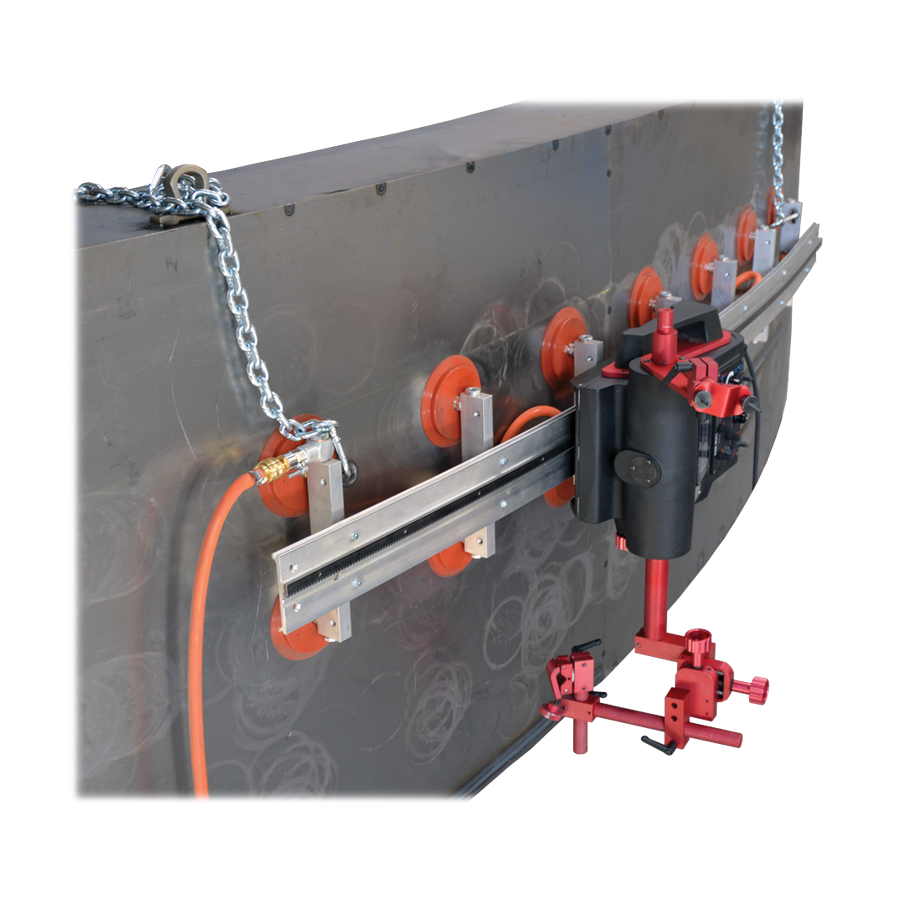

SISTEMA DI GUIDA A DEPRESSIONE

Il sistema di fissaggio a depressione Promotech assicura buona adesione delle guide su materiali ferromagnetici e non ferromagnetici. Il design leggero e modulare consente una facile regolazione e l’adattamento del sistema alle esigenze specifiche in funzione delle applicazioni di saldatura o taglio e delle posizioni di lavoro (ad es. piana, orizzontale o verticale). Il sistema di fissaggio a depressione può essere applicato su guide semi-flessibili e rigide per consentirne l’utilizzo su superfici con un raggio superiore a 5 m (16 ft).

Guarda Video Play Scarica il PDF Download Invia E-mail Email

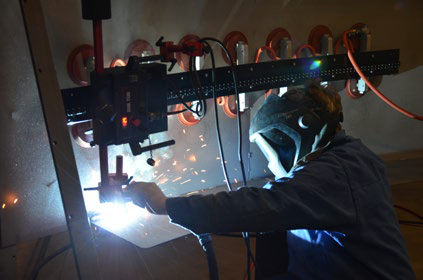

SISTEMA DI GUIDA A DEPRESSIONE

Collettore a 4 vie con cavo di collegamento. Consente il collegamento separato delle unità a depressione ad un massimo di quattro guide

Carico massima ammissibile della guida – 30 kg

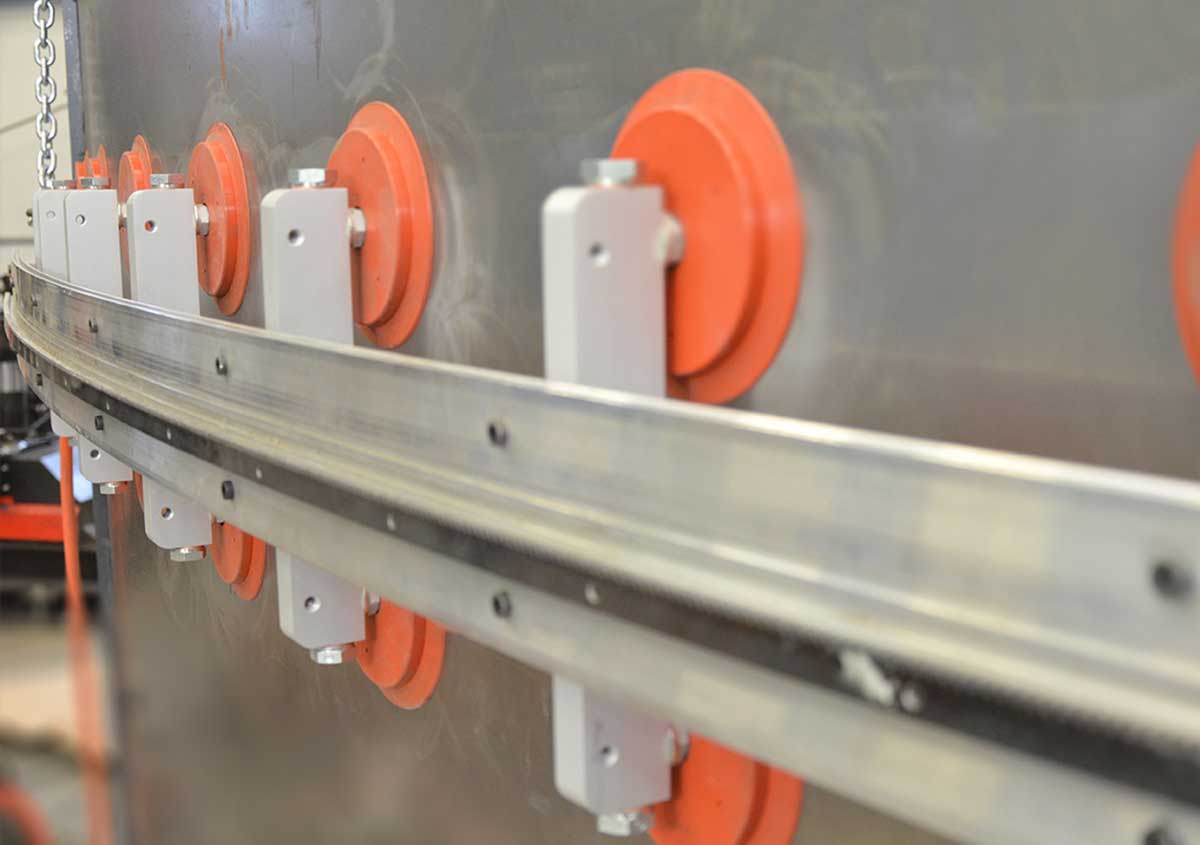

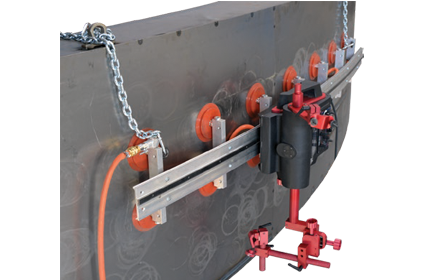

Il sistema di fissaggio a depressione può essere applicato su guide
semi-flessibili e rigide per consentirne l’utilizzo su superfici con un raggio
superiore a 5 m (16 ft)

Specifiche

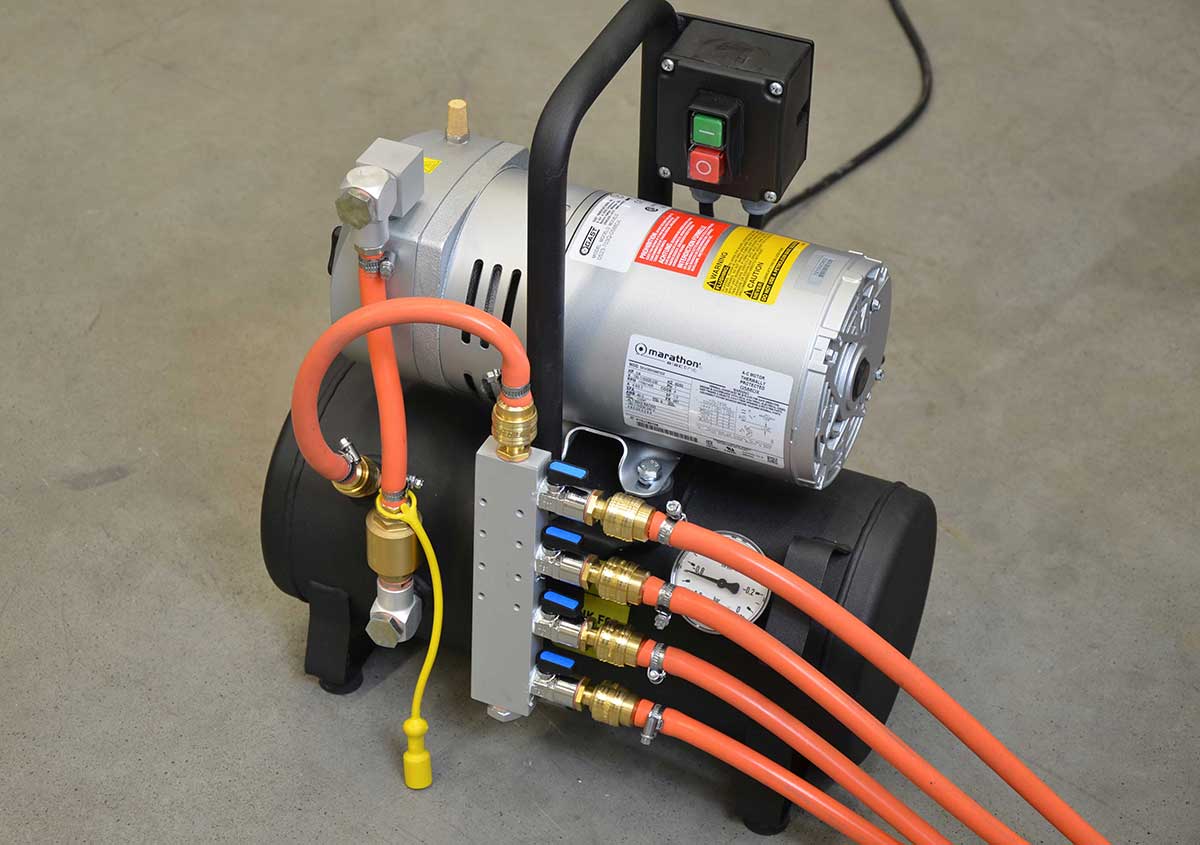

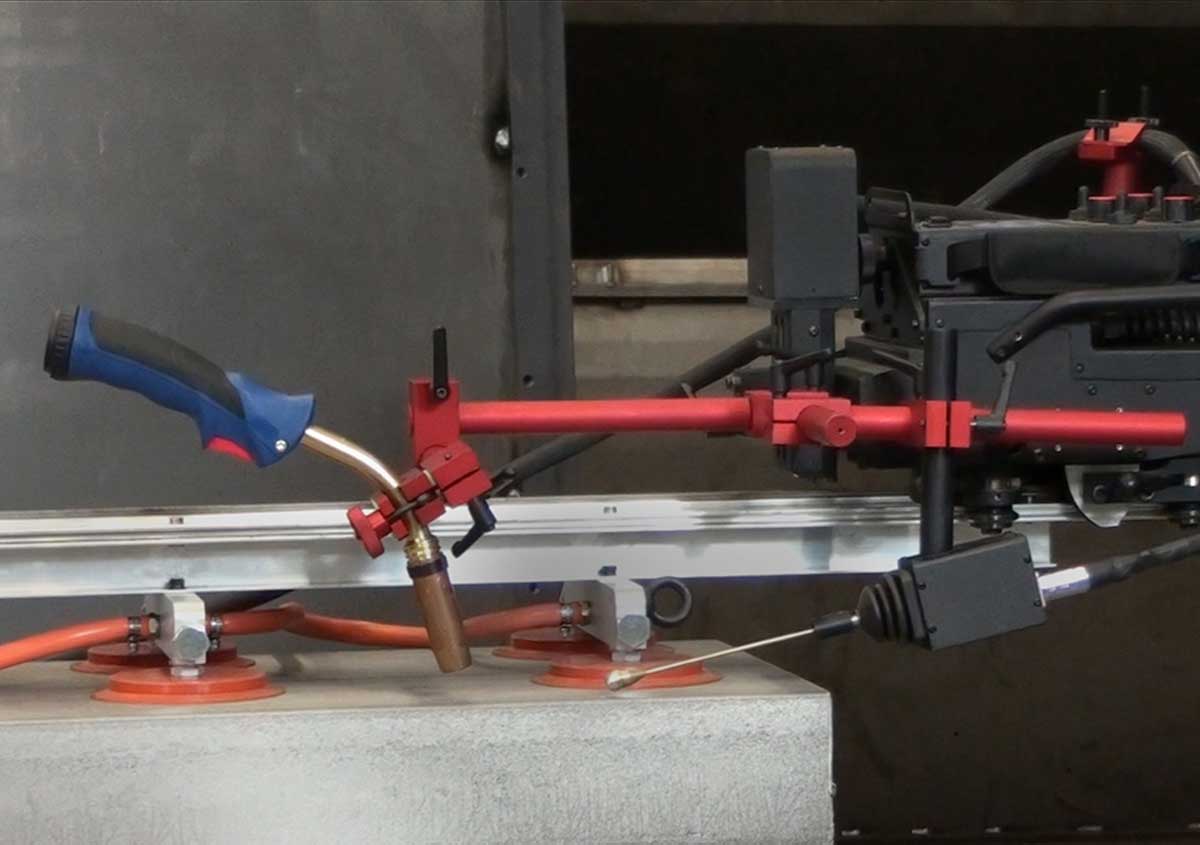

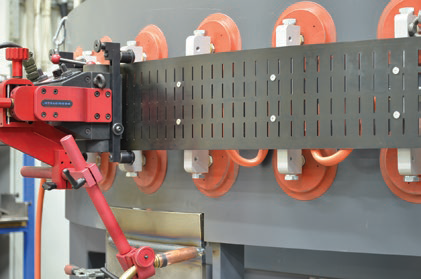

Il sistema Promotech è composto da una pompa per il vuoto e dalle unità a depressione che permettono il fissaggio della guida semi-flessibile o rigida alla superficie. Ogni singola pompa assicura una pressione manometrica sufficiente per un massimo di 21 unità a depressione. Ogni singola unità a depressione assicura una forza di presa di 1400 N (ad una pressione manometrica di – 0,7 bar / – 10 psig). Il carico ammissibile è fino a 30 kg (66 lbs) – carrello per saldatura/taglio con accessori. La guida semi-flessibile può essere fissata su superfici piane o curve con un raggio di almeno 5 metri (16 ft). Un collettore opzionale può collegare le unità a depressione sino ad un massimo di quattro guide, permettendo il distacco delle stesse durante il funzionamento La temperatura del materiale su cui vengono applicate le ventose non può superare i +320° C (608°F). La fonte di calore deve essere mantenuta ad almeno 100 mm (4″) di distanza dalle ventose. I golfari di sicurezza vengono forniti per sospendere le guide a depressione e proteggerle contro cadute accidentali.

Parametri Della SistemaDi Guide A Depressione

Numero massimo di unità a depressione per pompa a vuoto21
Raggio di curvatura minimo della guida semi-flessibile5 m
Forza di presa1400 N
(ad una pressione manometrica di –0.7 bar / –10 psig)
Posizioni di lavoropiana, orizzontale, verticale
Carico massima ammissibile della guida30 kg

Numero minimo di unità sottovuoto

Tipo di rotaiaPosizione orizzontalePosizione a pareteSuperfici curve
Hi-Flex Schiene

8

8

8
Semi-Flex-Schiene

4

7

7
Starre Schiene

4

7

-
Temperatura ambiente consentita in prossimità delle ventoseda –20°C a 200°C
(da –4°F a 392°F)

Parametri Della Pompa a Vuoto Portatile

Tensione1~ 230 V, 50–60 Hz,
1~ 115 V, 50–60 Hz
Potenza400 W
Pressione manometrica ottenibile–0.8 bar (–11.5 psig)
(dove 0 è la pressione atmosferica, e – 1 è il vuoto assoluto)
Portata della pompa4 m3/h
Temperatura ambiente0–40°C
Volume del serbatoio di sicurezza10 l
Peso (con serbatoio di sicurezza)23 kg

Sistema di Guida a Depressione

1.83 MB
Scarica il PDF
